IGate - Pannello per Varchi Passeggeri

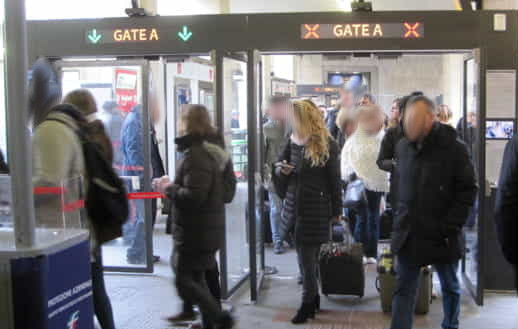

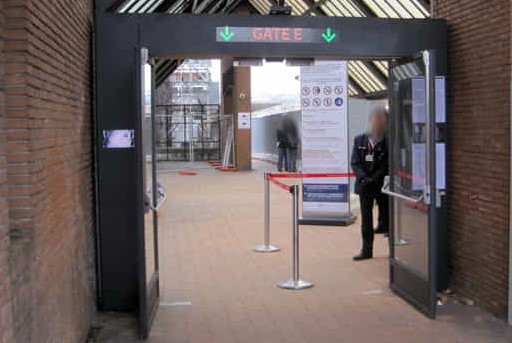

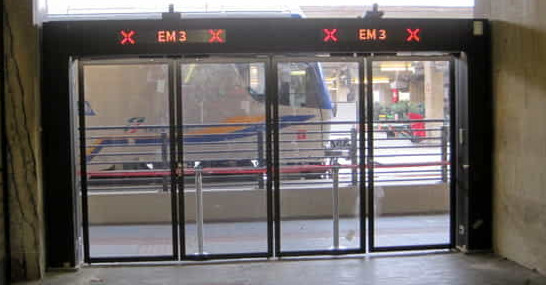

IGate è un Pannello a Messaggio Variabile di tipo grafico che può essere utilizzato nelle stazioni ferroviarie, porti o aeroporti per indicare lo stato dei varchi di ingresso/uscita passeggeri.

Come ogni altro prodotto Tesys, la Ricerca e Sviluppo su IGate ha portato ad un dispositivo completamente integrabile con le moderne reti IoT; infatti l'IGate è dotato di una MainBoard di ultima generazione in grado di fornire:

Un sistema operativo Linux completo, su cui è possibile effettuare il login remoto tramite protocollo SSH2.
Un Server HTTP che esegue una WEB Application Responsive per il controllo del dispositivo tramite un qualsiasi Browser, da dispositivi sia fissi che mobili.
Un Server TCP MODBUS con gestione integrata di registri di Alta e Bassa priorità, tramite il quale i PLC di Galleria possono controllare il VMS.
Una API REST con la quale integrare il VMS con le più moderne applicazioni HTTP.
Un Broker MQTT (disponibile su richiesta) ideale per l'IoT.

Richiedi Info

Le caratteristiche fisiche e meccaniche dei pannelli possono essere personalizzate, fatta salva la fattibilità tecnica, in funzione delle esigenze specifiche della Committenza.

SCHEDA TECNICA

Caratteristiche Tecniche Principali

Unità di Controllo Locale :: IGate

CPU

Quad Core ARM Cortex A53 (ARMv8) 64bit. Ogni Core ha una frequenza di 1.2 GHz

RAM

1 GB LPDDR2

STORAGE

MicroSD – 8GB – Industrial Grade

MATRICE

Matrice Full Color RGB Outdoor con passo 6 mm.

PIXEL

1 LED RGB di tipo SMD Angolo Visibilità: 150°. Luminanza > 4.000 cd/mq

COLORE

Classe: C1

RAPPORTO DI LUMINANZA

Classe: R3

LUMINANZA

Classe: L3(T)

ANGOLO VISIBILITÀ

REGOLAZIONE LUMINOSITÀ

Automatica – varia in funzione della luminosità ambientale rilevata da un sensore esterno.È possibile configurare da interfaccia WEB una tabella di luminosità su 10 livelli distinti.

NUMERO RIGHE

Variabile, in funzione della configurazione selezionata via software. È possibile visualizzare sia testi che immagini; per i testi si possono avere le seguenti configurazioni di esempio:
- 8x8: 2 righe 14 caratteri altezza 6 cm
- 16x16: 1 riga 7 caratteri altezza 12,8 cm
- Altre configurazioni dettati dai requisiti utente

NUMERO CARATTERI PER RIGA

Variabile, in funzione della configurazione selezionata via software. Il testo può scorrere sul display aggirando il limite fisico della larghezza reale.
Altezza Carattere: Da 30 mm a 180 mm

ALIMENTAZIONE ELETTRICA

230 V AC 50 Hz – Potenza: 80 W
Opzioni: 12/24 VDC - Pannello Solare + Batteria

COMUNICAZIONE

Livello Fisico: Fast Ethernet 100 Mbps con connettore RJ45.
Su richiesta, comunicazione via WiFi utilizzando una scheda IEEE 802.11n integrabile.
2 Ingressi + 2 Uscite Digitali Optoisolati.
Livello Applicativo: WEB Services di tipo REST – JSON

TEMPERATURE

Stoccaggio: - 20 °C - +80°C
Operativa: -10 °C - +60°C

CARATTERISTICHE MECCANICHE

- Area Grafica: 600×600 mm
- Cassonetto: 600x800x160 mm (Nel rispetto delle prescrizioni del MIT) – Le dimensioni del cassonetto possono essere personalizzate a seconda dell’esigenza del Committente.
- Grado di Protezione: IP55
Le profondità sopra riportate comprendono le staffe posteriori di fissaggio.
Fissaggio: a palo con collari (tipo segnaletica stradale) oppure a incasso.

CPU

Broadcom BCM2837B0, SoC Cortex-A53 da 1,4 GHz e 64 bit.

RAM

1 GB di memoria SDRAM LPDDR2.

Storage

Micro SD 8 GB - Classe 10 - Industrial Grade

Alimentazione

5VDC - 3 Amp. - In dotazione: Meanwell IRM - 30 - 5 - ST

Connettività

● 2 x LAN Ethernet 802.3 - 1 Gbps
● 1 x LAN wireless da 2,4 GHz e 5 GHz IEEE 802.11.b/g/n/ac e
Bluetooth 4.2/BLE.
● 4 x porte USB 2.0

Video

1 x HDMI full-size

Temperature

● Stoccaggio: -20 ~ +80 °C
● Funzionamento: -10 ~ +70 °C

Dimensioni

110 (L) x 50 (A) x 106 (P) mm

Multicanale

- Wired: Ethernet 802.3 1 Gbps
- Wireless: WiFi - 802.11 b/g/n/ac - 2.4 o 5 GHz
- IO Digitale Optoisolato.
- USB per Mouse, Tastiera o Extra Storage.
- HDMI per display locale.

Multiprotocollo

- TCP Modbus - Organizzazione Registri di Alta e Bassa Priorità secondo standard RMT ANAS.
- N. Certificato: Prot. CDG-0568357-P del 25/10/2018.
- Profili: Bassa Priorità: RMT, SCADA ed Interfaccia WEB: Full Compliant; Alta Priorità: PLC: Full Compliant.
- Standard di riferimento: “Specifica dei Requisiti per Pannelli a Messaggio Variabile”, CTI_PMV Rev. 2.00.
- Ente Certificatore: ANAS - Sistemi Informativi Centrali, Roma.
- WEB Service REST - Formato Scambio Dati: JSON.
- Interfaccia IGate WEB.

Multipiattaforma

- IGate WEB è accessibile da:
- Qualsiasi Sistema Operativo: Windows, Linux, MAC, Android.
- Qualsiasi Dispositivo fisso o mobile (SmartPhone, Tablet, IPhone, IPad ed altro).
- I browser più diffusi: Google Chrome, Mozilla Firefox, Safari, Opera o altro.
